EnTT

简介

EnTT 是 Minecraft: 基岩版使用的面向数据的实体组件系统 (ECS)。它用于存储实体的通用数据，例如位置和碰撞箱，这些数据存储在称为组件的离散结构中。

随着每个版本发布，越来越多的 Actor 数据从类成员转移到专用组件；幸运的是，EnTT 使我们能够快速响应这些更改并保持与最新 Minecraft 版本的兼容性。

有关 EnTT 的更多信息，请查看由其维护者编写的、信息量大且全面的 wiki。

选择版本

您的 Minecraft 版本所需的 EnTT 具体版本会有所不同：

MC:BE 版本	EnTT 标签	EnTT Commit 哈希值
`1.21.0+`	N/A	`f931687ff04d435871ac9664bb299f71f2a8fafc`
`1.20.70-1.20.8x`	`v3.13.1`	`2909e7ab1f1e73a36f778319070695611e3fa47b`
`1.20.50-1.20.6x`	N/A	`62a13526c989f14eff348c28c061542ac7a16d45`
`1.20.4x`	N/A	`717897052477515260bde3fd21fe987662666621`

包含 EnTT

本指南仅介绍基于 CMake 的项目如何包含 EnTT。

CMake 的 FetchContent 模块可用于从 git commit 哈希值或标签下载并包含 EnTT 的 CMake 项目：

CMake

include(FetchContent)

FetchContent_Declare(
  EnTT
  GIT_REPOSITORY https://github.com/skypjack/entt.git
  GIT_TAG        2909e7ab1f1e73a36f778319070695611e3fa47b # v3.13.1
)

FetchContent_MakeAvailable(EnTT)
target_link_libraries(MyTarget PRIVATE EnTT::EnTT)

或者，如果您的环境中配置了软件包仓库，则可以使用 find_package 作为不太冗长的选项。但是，只有发布到仓库的官方版本才可用，不一定是特定的 commit。

CMake

find_package(EnTT 3.13.1 CONFIG REQUIRED)
target_link_libraries(MyTarget PRIVATE EnTT::EnTT)

配置

Mojang 以多种方式配置了 EnTT，以满足 Minecraft: 基岩版的需要。为了使您的 Mod 与 Minecraft 具有二进制兼容性并避免运行时错误，EnTT 的配置必须完全匹配。

第一步是定义自定义实体标识符类型：

C++

struct EntityId {
    std::uint32_t rawId;

    [[nodiscard]] constexpr bool operator==(const EntityId& other) const = default;

    [[nodiscard]] constexpr operator std::uint32_t() const {
        return this->rawId;
    }
};

为了将自定义标识符类型与 EnTT 一起使用，必须定义 entt::entt_traits 特化（以下所有数值都特定于 Mojang 的 EnTT 特化，并通过逆向工程提取）：

C++

struct EntityIdTraits {
    using value_type = EntityId;

    using entity_type = std::uint32_t;
    using version_type = std::uint16_t;

    static constexpr entity_type entity_mask = 0x3FFFF; // raw id 的低 18 位
    static constexpr entity_type version_mask = 0x3FFF; // raw id 的高 14 位
};

C++

template<>
struct entt::entt_traits<EntityId> : entt::basic_entt_traits<EntityIdTraits> {
    static constexpr std::size_t page_size = 2048;
};

接下来，必须配置组件存储。下面演示的方法是通过创建一个所有组件都将从中派生的基类，然后为该基类的派生类特化 entt::component_traits。

C++

struct IEntityComponent {};

template<std::derived_from<IEntityComponent> Type>
struct entt::component_traits<Type> {
    using type = Type;
    static constexpr bool in_place_delete = true;
    static constexpr std::size_t page_size = 128 * !std::is_empty_v<Type>;
};

最后，必须为 EntityId 派生的存储类型禁用信号处理程序，这通过特化 entt::storage_type 来完成，并且不将 entt::basic_storage 包装在 entt::sigh_mixin 中（就像默认特化所做的那样）。

C++

template<typename Type>
struct entt::storage_type<Type, EntityId> {
    using type = basic_storage<Type, EntityId>;
};

现在您已经为 EnTT 配置了适当的环境，该环境与 Minecraft: 基岩版 ABI 兼容。

IMPORTANT

您代码中 EnTT 的所有用法都需要能够访问上面提供的特化。保证这一点的简单方法是将特化放在定义 EntityId 的同一个头文件中，因为其他所有内容都将依赖于它。

定义组件

定义组件时，有几个关键事项必须与游戏匹配：

类型名称
类型的类/结构体指定
类型大小
类型的哈希值

匹配声明

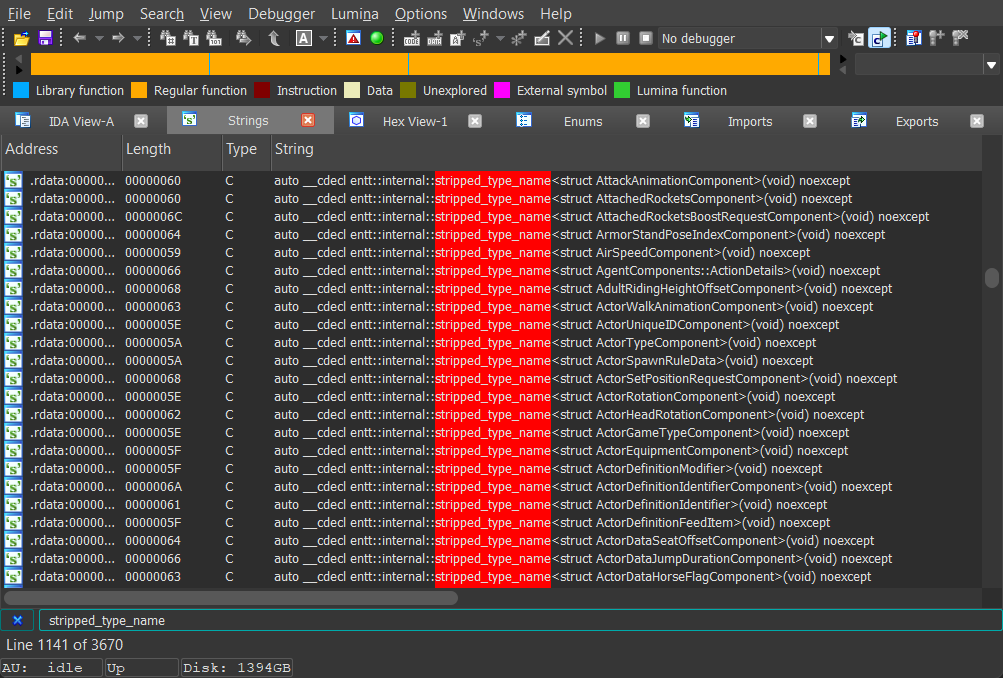

组件名称及其类/结构体指定很容易找到。EnTT 在所有 Minecraft: 基岩版二进制文件中都留下了字符串，作为存储在所有组件的静态 entt::type_info<T> 实例中的类型名称的一部分；但是，只有使用 MSVC 编译的 Windows 二进制文件才会包含类/结构体指定：

二进制字符串中的类型名称

TIP

大多数实体组件都是 struct 类型。一些值得注意的 class 异常是 ActorOwnerComponent 和 FlagComponent。

在本指南中，我们将研究 ActorEquipmentComponent。回顾包含所有类型名称的屏幕截图，我们可以开始定义：

C++

struct ActorEquipmentComponent : IEntityComponent {};

查找大小

有多种方法可以通过 IDA 查找组件的大小。使用的确切方法将取决于组件，但最简单的方法是找到 entt::basic_registry<EntityId>::try_get<T>(EntityId) 的代码生成。

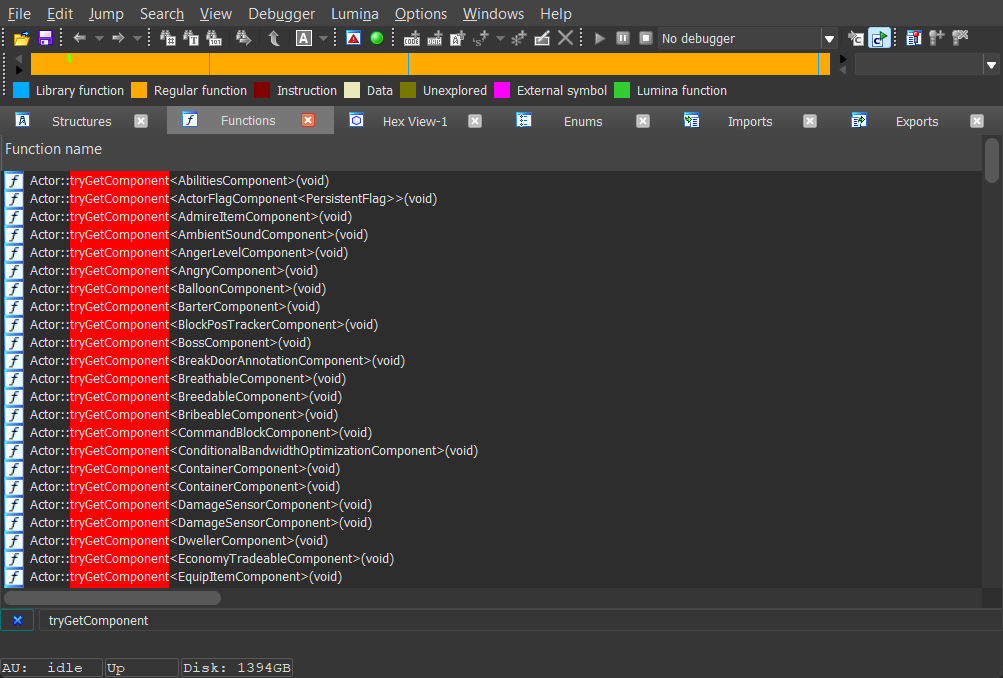

有时，try_get<T> 将完全内联到 Actor::tryGetComponent<T> 中：

Actor::tryGetComponent<T>

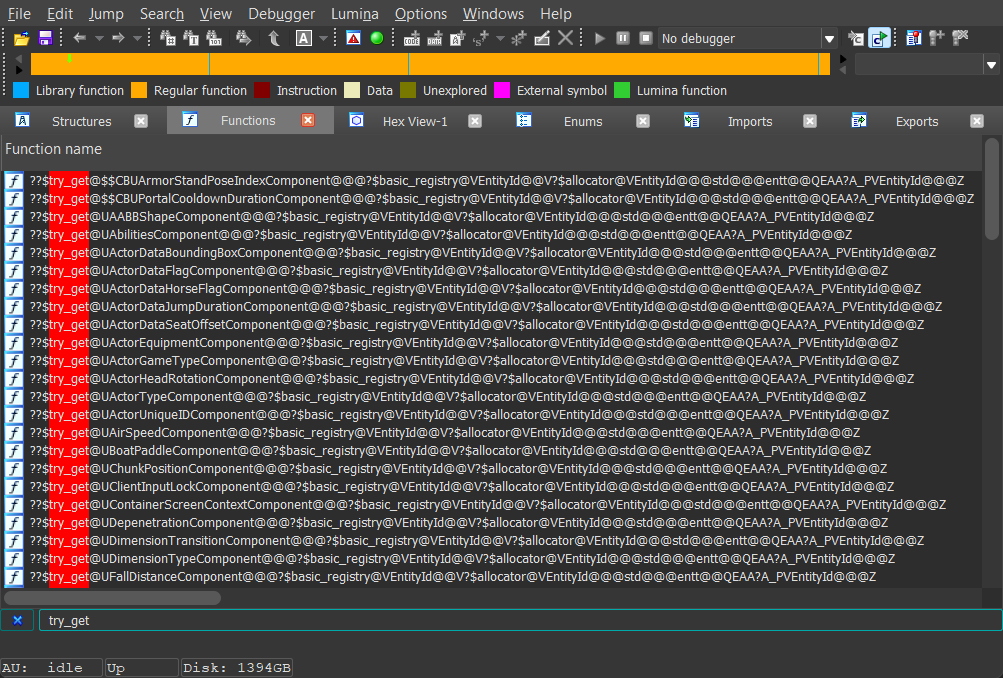

其他时候，实际的 try_get<T> 函数将可用：

entt::basic_registry<EntityId>::try_get<T>

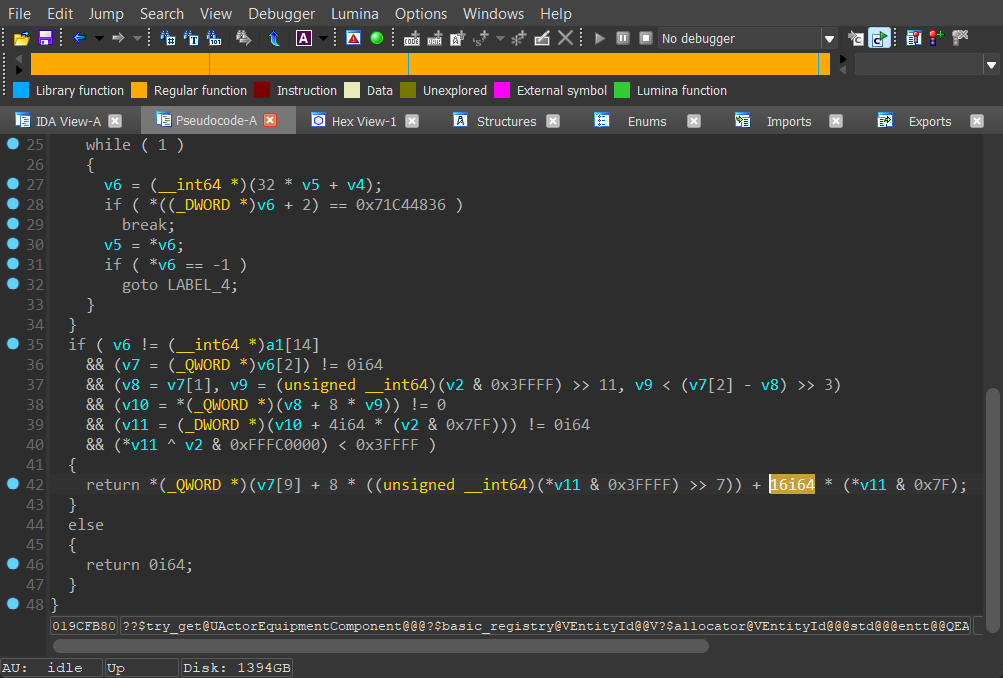

如果其中任何一个可用，则在将函数反编译为伪代码时，大小立即可用。对于 ActorEquipmentComponent，它是 16 (0x10) 字节：

entt::basic_registry<EntityId>::try_get<T>

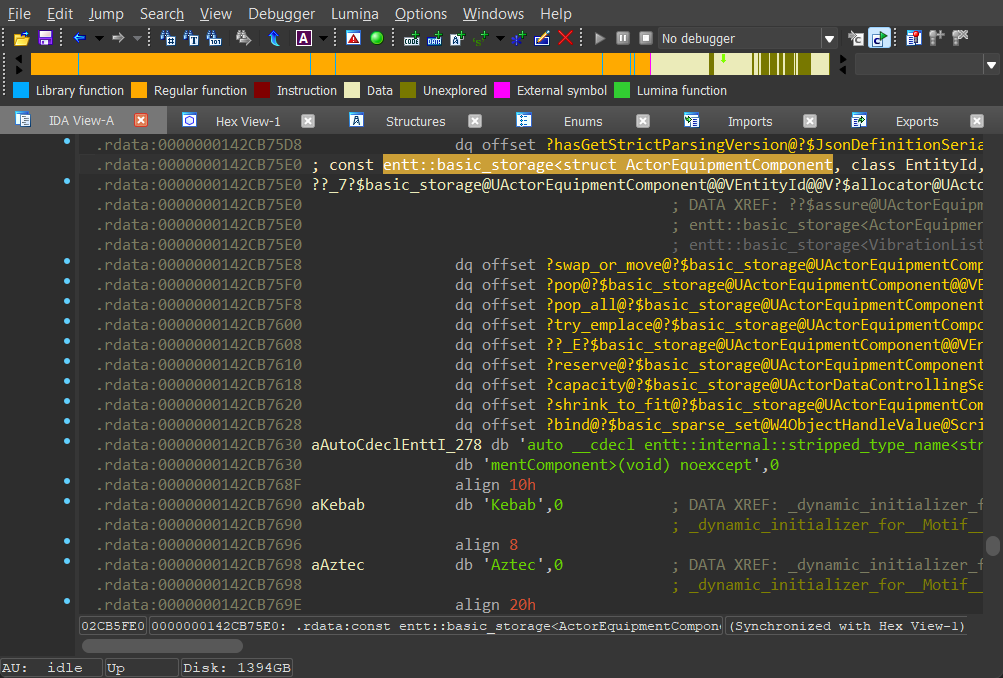

这种简单的方法并非适用于所有组件，因为它依赖于编译器不内联 try_get 实现。幸运的是，确实存在一个万无一失的解决方案：为每个组件创建一个 entt::basic_storage<T, EntityId> 虚函数表。

entt::basic_storage<T, EntityId>::`vftable'

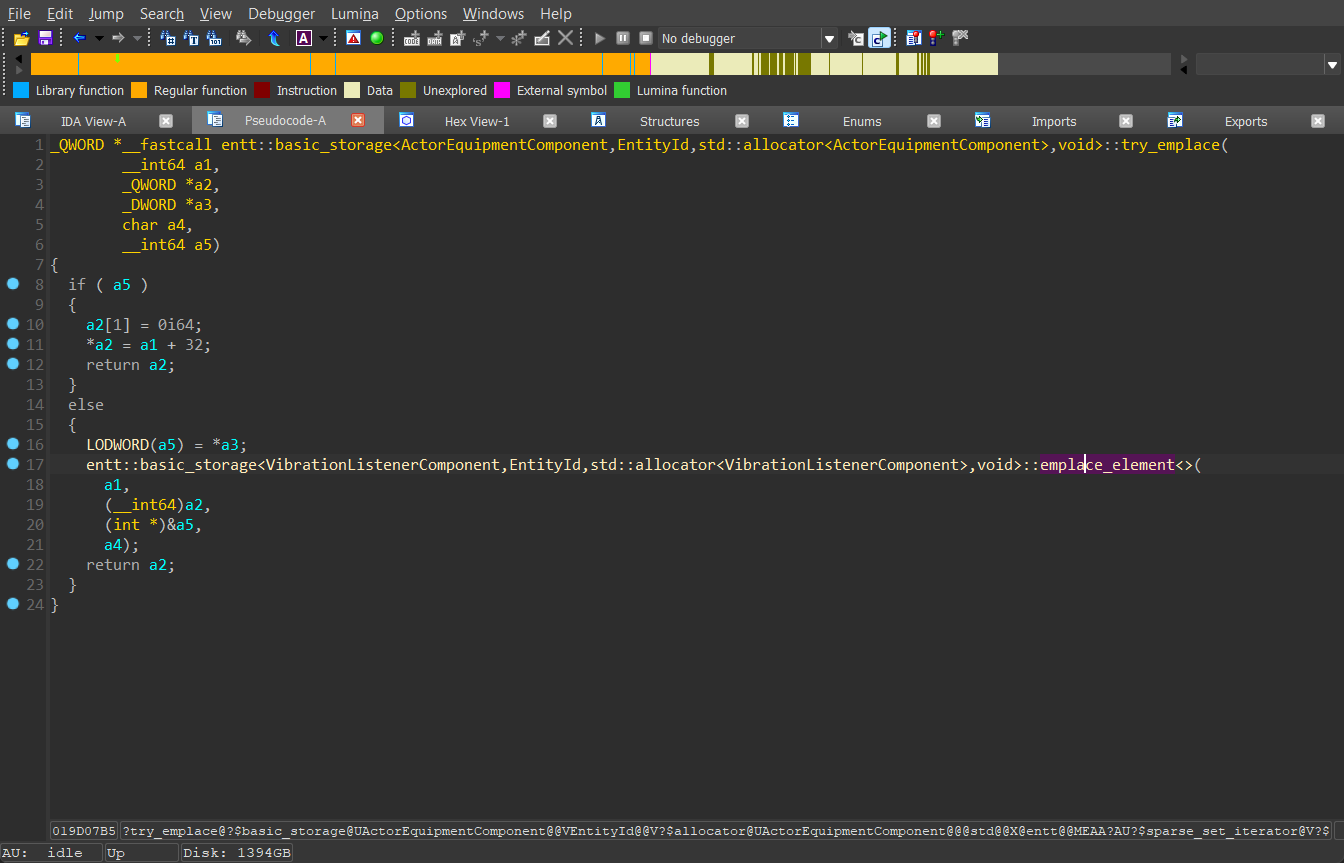

通过跟踪从 entt::basic_storage<T, EntityId>::try_emplace 的函数调用，我们最终可以在伪代码中清楚地看到组件的大小：

entt::basic_storage<T, EntityId>::try_emplace

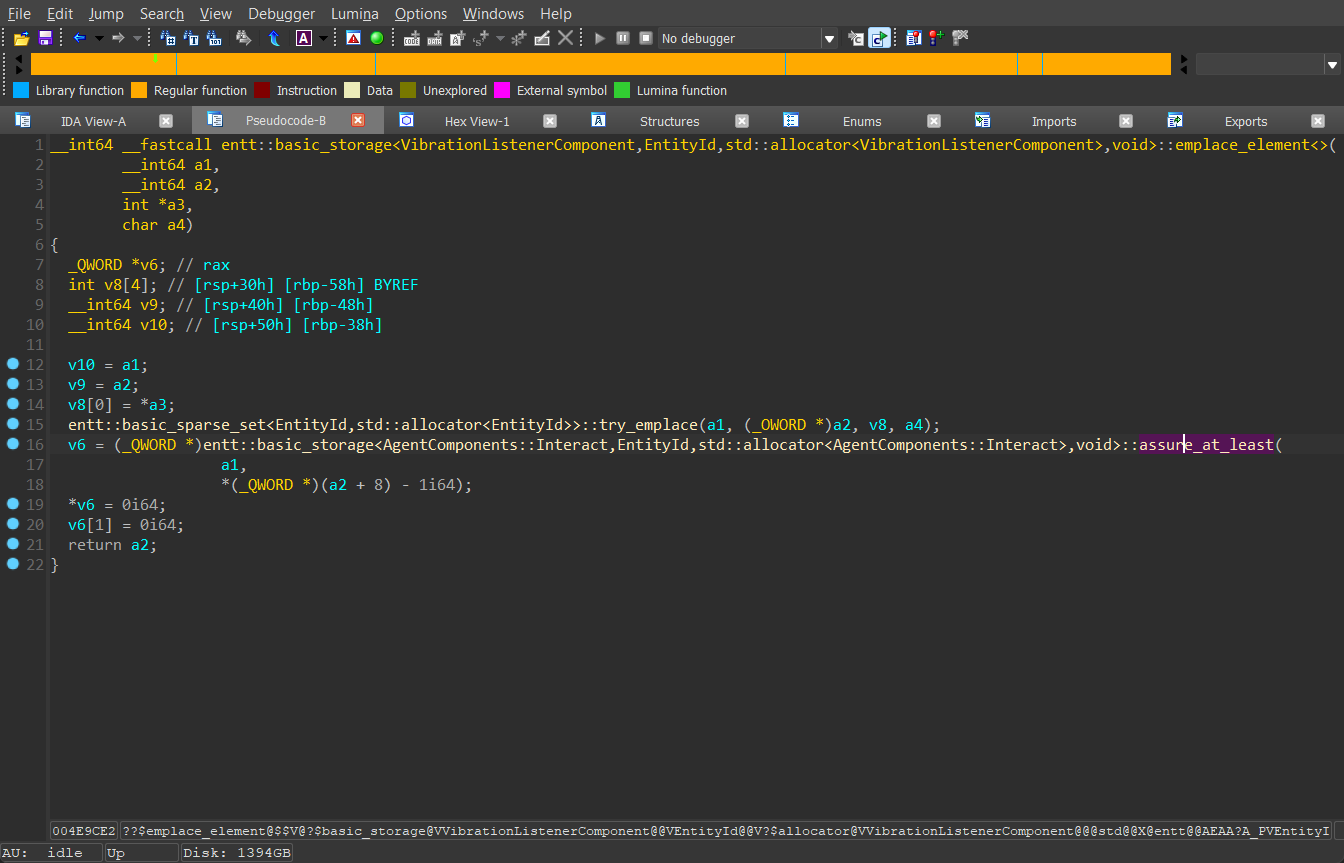

然后到 entt::basic_storage<T, EntityId>::emplace_element：

entt::basic_storage<T, EntityId>::emplace_element

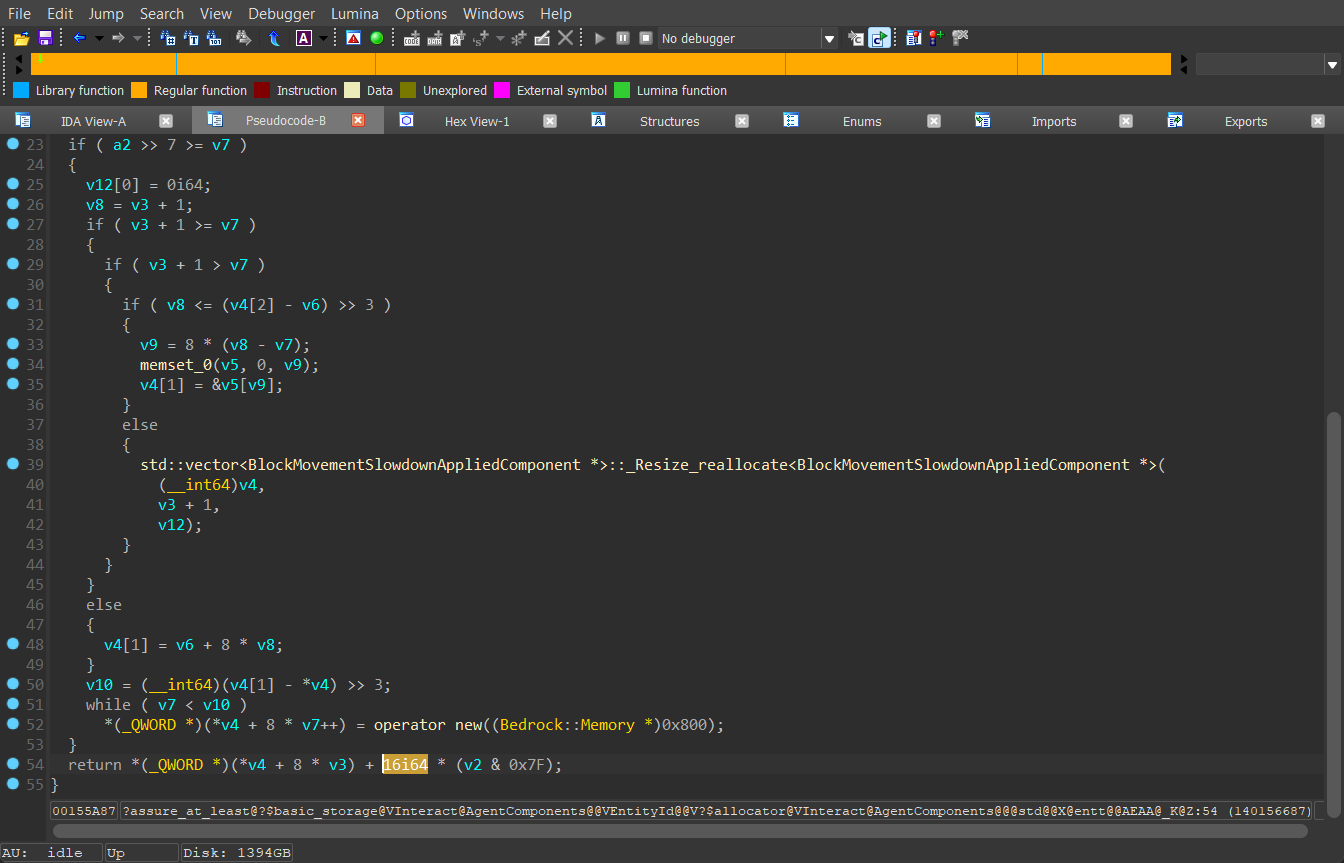

最后到 entt::basic_storage<T, EntityId>::assure_at_least：

entt::basic_storage<T, EntityId>::assure_at_least

组件的大小可以通过查看应用于 (vN & 0x7F) 项的比例来以与之前相同的方式识别。这与之前的 16 字节结果相符。

逆向成员

现在我们有了组件的大小，我们可以像这样填充定义：

C++

struct ActorEquipmentComponent : IEntityComponent {
    std::byte pad[0x10];
};
static_assert(sizeof(ActorEquipmentComponent) == 0x10);

TIP

使用 static_assert 验证组件的已知大小可以将潜在的运行时错误转换为编译时错误。

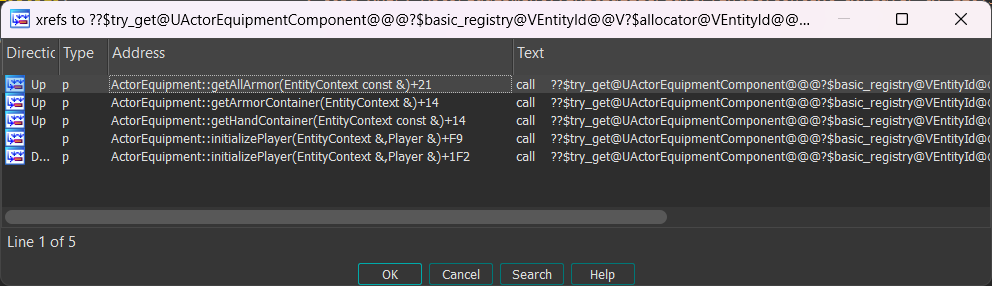

下一个合乎逻辑的步骤是找出这 16 个字节实际包含什么。根据组件的不同，这可能非常繁琐，但一个可靠的起点是检查 try_get 的用法。

try_get 用法

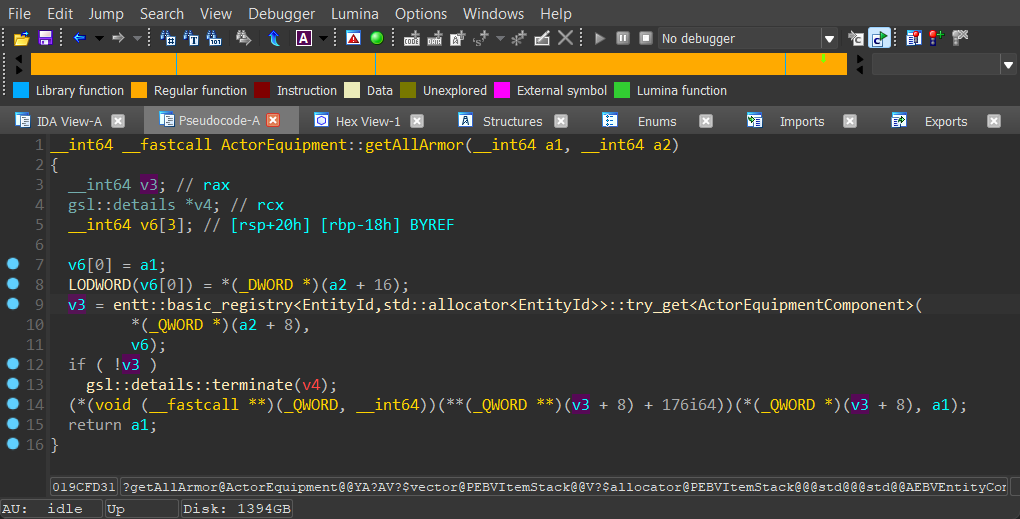

第一个用法提供了一些见解，反编译伪代码中的第 14 行包含在一个对象上执行的虚函数调用，该对象的地址存储在组件中的偏移量 8 处。

getAllArmor

让我们根据我们的发现更新结构体：

C++

struct ActorEquipmentComponent : IEntityComponent {
    std::byte pad[0x8];
    void* ptrToUnknownVirtualType;
};

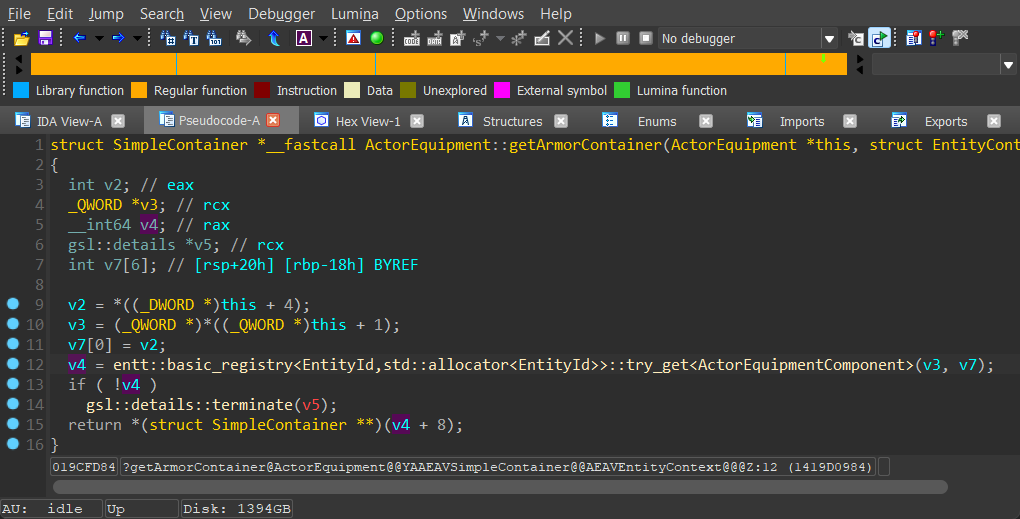

下一个用法提供了一些更多的见解，它告诉我们未知的虚类型实际上是 SimpleContainer：

getArmorContainer

C++

struct ActorEquipmentComponent : IEntityComponent {
    std::byte pad[0x8];
    SimpleContainer* armorContainer;
};

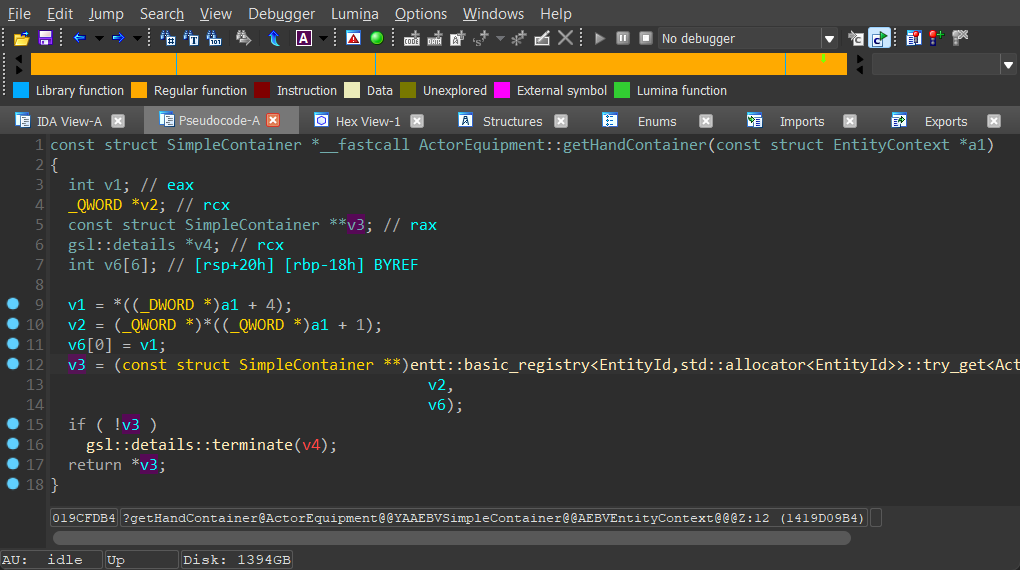

下一个用法证实了关于存储在组件偏移量 0 处的数据的相同信息：它是指向 SimpleContainer 的另一个指针：

getHandContainer

C++

struct ActorEquipmentComponent : IEntityComponent {
    SimpleContainer* handContainer;
    SimpleContainer* armorContainer;
};

就这样了吗？嗯，不一定。实体组件旨在成为拥有类型（它们负责其成员的生命周期），而原始指针并不表示任何关于所有权的信息。此外，合法的原始指针在 Minecraft: 基岩版中并不常见。

TIP

查看对象的销毁方式可以直接了解其数据成员的所有权模型。

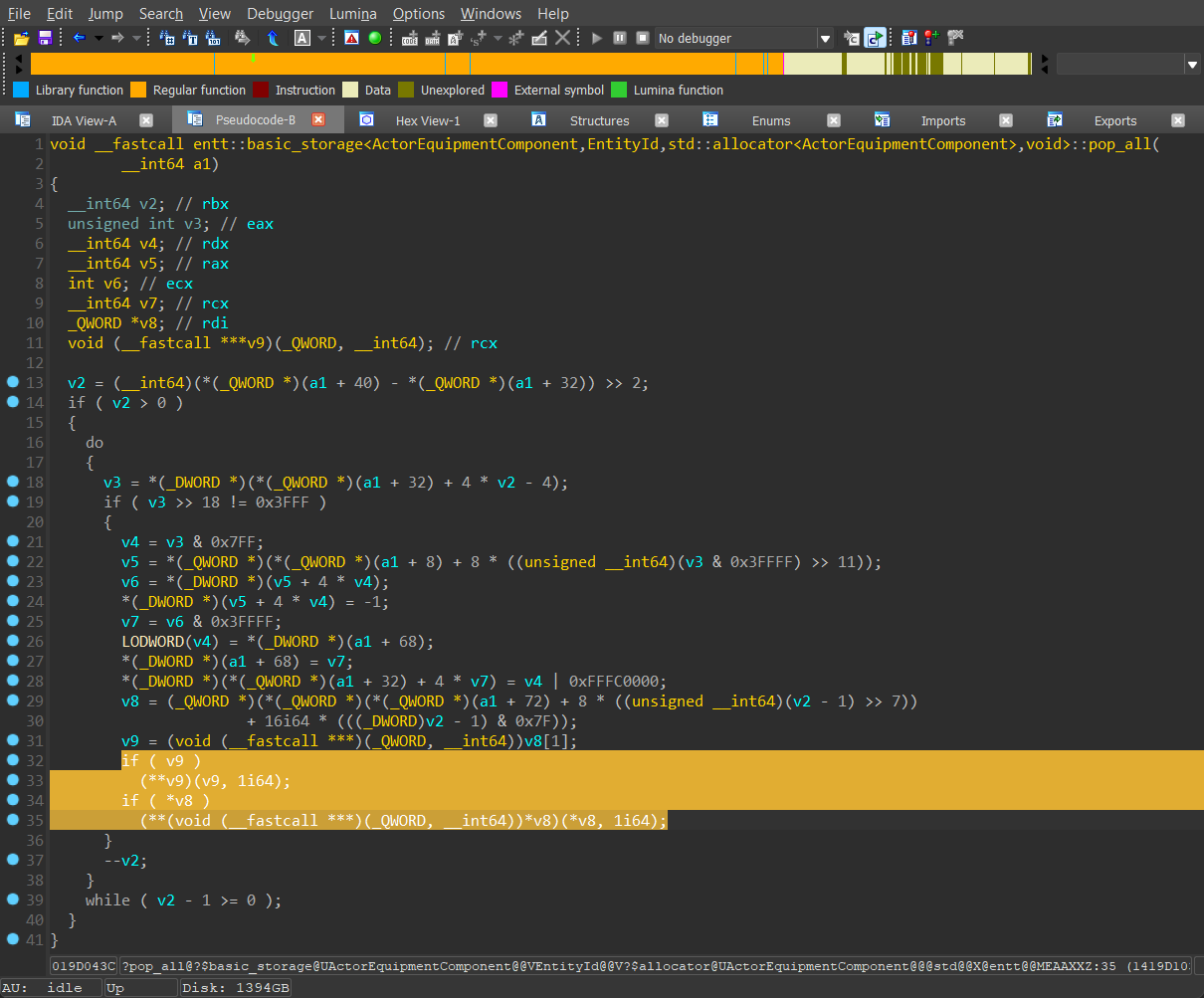

回顾前面提到的 entt::basic_storage<T, EntityId> vtable，我们可以查看 pop_all 虚成员函数，以了解组件是如何销毁的：

entt::basic_storage<T, EntityId>::pop_all

如果您不熟悉针对 Microsoft STL 编译的 Windows C++ 应用程序的逆向工程，这可能看起来并不重要。但是，它实际上表明了指向虚类型的 std::unique_ptr（有关更多信息，请继续阅读）。

有了这些信息，可以完成 ActorEquipmentComponent 的定义：

C++

struct ActorEquipmentComponent : IEntityComponent {
    std::unique_ptr<SimpleContainer> handContainer;
    std::unique_ptr<SimpleContainer> armorContainer;
};

类型哈希值

NOTE

如果您正在使用与您的 Mod 目标 Minecraft: 基岩版平台关联的编译器，则本节中提供的信息并非至关重要。

有关您应该使用哪个编译器的更多信息，请继续阅读。

entt::registry 为每种组件类型创建一个存储对象。为了在运行时检索存储实例，组件类型的哈希值用作 map<type_hash, component_storage> 的键。虽然类型的哈希值基于该类型的美化名称，但它不是可移植的。考虑以下示例：

C++

template<typename T>
class FlagComponent : IEntityComponent {};

struct OnGroundFlag {};

编译器	`entt::type_name<T>::value()`	`entt::type_hash<T>::value()`
MSVC	`"class FlagComponent<struct OnGroundFlag>"`	`0x211F2DE1`
GCC/Clang	`"FlagComponent<OnGroundFlag>"`	`0x062EEC98`

如果您为给定的基岩平台使用推荐的编译器，则这种差异不是问题。但是，如果您在 Windows 上使用 Clang，则它会成为一个问题。无论您是否在 Microsoft 兼容模式下使用 Clang，它都会生成相同的类型哈希值。为了解决这个问题，我们可以特化 entt::type_hash。

有许多方法可以特化 entt::type_hash 以保持编译器之间的兼容性。本指南将专门针对在 Windows 上使用 Clang 开发基岩版 Mod 的解决方案。

在之前的示例的基础上，让我们为我们的类添加一些静态成员。为此，我们将使用 libhat 提供的 fixed_string：

C++

template<typename T>
class FlagComponent : IEntityComponent {
public:
    static constexpr hat::fixed_string type_name
        = "class FlagComponent<" + T::type_name + ">";
};

struct OnGroundFlag {
    static constexpr hat::fixed_string type_name
        = "struct OnGroundFlag";
};

然后为从 IEntityComponent 派生的类型创建 entt::type_hash 特化：

C++

template<std::derived_from<IEntityComponent> Type>
struct entt::type_hash<Type> {
    [[nodiscard]] static consteval id_type value() noexcept {
        constexpr auto name = Type::type_name;
        return hashed_string::value(name.data(), name.size());
    }

    [[nodiscard]] consteval operator id_type() const noexcept {
        return value();
    }
};

使用组件

EntityContext

Minecraft 的 EntityContext 类封装了访问实体组件所需的必要状态。

1.20.50+1.20-1.20.41

C++

struct EntityRegistry : std::enable_shared_from_this<EntityRegistry> {
    std::string name;
    entt::basic_registry<EntityId> registry;
    uint32_t id;
};

struct EntityContext {
    EntityRegistry& registry;
    entt::basic_registry<EntityId>& enttRegistry;
    EntityId entity;
};

C++

struct EntityRegistryBase {
    entt::basic_registry<EntityId>& registry;
    uint32_t id;
};

struct EntityRegistry : EntityRegistryBase, std::enable_shared_from_this<EntityRegistry> {
    std::string name;
    entt::basic_registry<EntityId> ownedRegistry;
};

struct EntityContextBase {
    EntityRegistryBase& registry;
    EntityId entity;
};

struct EntityContext : EntityContextBase {
    entt::basic_registry<EntityId>& getEnttRegistry() const {
        return static_cast<EntityRegistry&>(this->registry).ownedRegistry;
    }
};

NOTE

为了简单起见，这些游戏类被表示为结构体，以暗示公共可见性。实际的类型指定和成员可见性可能与 Minecraft 的实际源代码有所不同。

从现在开始的示例将基于相关 Minecraft ABI 的最新修订版（目前为 1.20.50+）。如果您正在为不同的 Minecraft 版本开发，则可能需要进行细微的修改。

我们可以定义一些辅助函数来访问和修改组件：

C++

struct EntityContext {
    // ... 省略字段 ...

    template<std::derived_from<IEntityComponent> T>
    [[nodiscard]] T* tryGetComponent() {
        return this->enttRegistry.try_get<T>(this->entity);
    }

    template<std::derived_from<IEntityComponent> T>
    [[nodiscard]] const T* tryGetComponent() const {
        return this->enttRegistry.try_get<T>(this->entity);
    }

    template<std::derived_from<IEntityComponent> T>
    [[nodiscard]] bool hasComponent() const {
        return this->enttRegistry.all_of<T>(this->entity);
    }

    template<std::derived_from<IEntityComponent> T>
    T& getOrAddComponent() {
        return this->enttRegistry.get_or_emplace<T>(this->entity);
    }

    template<std::derived_from<IEntityComponent> T>
    void removeComponent() {
        this->enttRegistry.remove<T>(this->entity);
    }
};

WARNING

getOrAddComponent 和 removeComponent 都调用了 entt::basic_registry<...>::assure<T> 的非常量版本。如果在 Minecraft 创建组件 T 的存储之前调用了这些函数中的任何一个，则存储将由您的 Mod 创建。这带来的不良后果是，存储对象的虚函数表将位于您的 Mod 二进制文件的只读数据段中。在此之后卸载 Mod 将导致游戏崩溃。虽然有一些方法可以防止此错误，但本指南目前未解决这些方法。

Actors

现在我们有了 EntityContext 的定义，我们需要能够访问 Actors 的实例。幸运的是，这是一项简单的任务：

C++

class Actor {
public:
    /* this + 0x0 */ Actor_vtbl* __vftable; // 编译器生成
    /* this + 0x8 */ EntityContext entity;
    // ... 省略字段 ...
};

如果不想定义 Actor 的实际结构体，libhat 提供了 hat::member_at，这是一个用于从类数据偏移量访问成员的实用程序函数。

C++

class Actor {
public:
    // 利用 C++23 的显式 this 对象参数
    // 以避免编写常量和非常量重载
    [[nodiscard]] auto& getEntity(this auto& self) {
        return hat::member_at<EntityContext>(&self, 0x8);
    }
};

现在，如果我们获得 Actor 的实例，例如客户端的本地玩家，访问组件就很简单了：

C++

void onLevelTick() {
    auto& player = clientInstance->getLocalPlayer().getEntity();

    if (player.hasComponent<FlagComponent<OnGroundFlag>>()) {
        logToChat("玩家在地面上");
    }

    if (auto* svc = player.tryGetComponent<StateVectorComponent>(); svc) {
        logToChat("玩家在 {}", svc->pos);
    }
}
